作用及使用方法：

・製品完成後、取付が可能です。

パイプ脚にキャスターを取り付ける場合はメネジ、あるいは座金を溶接して取り付けておりましたが、本製品にはメネジと座金は不要のため、溶接の必要はありません。

・取り付けはネジ込む場合の1/3で済み、非常に簡単です。

・長期間のご利用にも締着力は強力です。

・上下の座金により、よじれには強力です。

・取り付け工数も軽減されます。

●使用方法●

・パイプ内径にややきつめ程度カスクゴムを膨張させ、ゴム主軸をパイプに入れ、六角座金にパイプが平らに着くまで差し込みます。

・専用スパナにて六角座金を廻しますと、カスクゴムの膨張によりパイプ内面に密着して取り付けることができます。

・外す場合は、逆回転させれば取り外す事が可能です。

苏州上野机电设备有限公司销售电话：17895046997  刘经理

• 車輪径 Dmm

• 100㎜

• 車輪巾 Wmm

• 22㎜

• 旋回半径 r㎜

• 83㎜

• 偏心距離 Emm

• 33㎜

• 車輪取付高
  Hmm

• 124㎜

• 取付主軸高 L㎜

• 50㎜

• 取付主軸径 d㎜

• 19㎜ / 21㎜

• 許容荷重 1ヶ当

• 65㎏

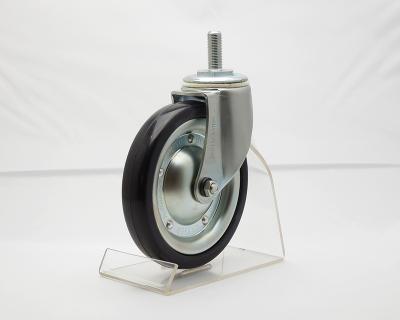

实物图片

苏州上野机电设备有限公司销售型号：

No.208ES    ueno  内村脚轮

No.207ES    ueno  内村脚轮

No.206ES    ueno  内村脚轮

No.205ES    ueno  内村脚轮

No.208E    ueno  内村脚轮

No.207E    ueno  内村脚轮

No.206E    ueno  内村脚轮

No.205E    ueno  内村脚轮

No.208S    ueno  内村脚轮

No.207S    ueno  内村脚轮

No.206S    ueno  内村脚轮

No.205S    ueno  内村脚轮

No.203S    ueno  内村脚轮

No.208    ueno  内村脚轮

No.207    ueno  内村脚轮

No.206    ueno  内村脚轮

No.205    ueno  内村脚轮

No.203    ueno  内村脚轮

No.202    ueno  内村脚轮

No.209MD    ueno  内村脚轮

No.208MD    ueno  内村脚轮

No.211M(W)S    ueno  内村脚轮

No.209M(W)S    ueno  内村脚轮

No.208M(W)S    ueno  内村脚轮

No.211M(W)    ueno  内村脚轮

No.209M(W)    ueno  内村脚轮

No.208M(W)    ueno  内村脚轮

No.211MS    ueno  内村脚轮

No.209MS    ueno  内村脚轮

No.208MS    ueno  内村脚轮

No.211M    ueno  内村脚轮

No.209M    ueno  内村脚轮

No.208M    ueno  内村脚轮

苏州上野机电设备有限公司销售型号：

No.109ES    ueno  内村脚轮

No.108ES    ueno  内村脚轮

No.107ES    ueno  内村脚轮

No.106ES    ueno  内村脚轮

No.105ES    ueno  内村脚轮

No.104ES    ueno  内村脚轮

No.103ES    ueno  内村脚轮

No.109E    ueno  内村脚轮

No.108E    ueno  内村脚轮

No.107E    ueno  内村脚轮

No.106E    ueno  内村脚轮

No.105E    ueno  内村脚轮

No.104E    ueno  内村脚轮

No.103E    ueno  内村脚轮

No.105AF    ueno  内村脚轮

No.103AF    ueno  内村脚轮

No.104ZHZS    ueno  内村脚轮

No.104ZHZ    ueno  内村脚轮

No.107BS    ueno  内村脚轮

No.106BS    ueno  内村脚轮

No.105BS    ueno  内村脚轮

No.107B    ueno  内村脚轮

No.106B    ueno  内村脚轮

No.105B    ueno  内村脚轮

No.111S    ueno  内村脚轮

No.108S    ueno  内村脚轮

No.107S    ueno  内村脚轮

No.106S    ueno  内村脚轮

No.105S    ueno  内村脚轮

No.104S    ueno  内村脚轮

No.103S    ueno  内村脚轮

No.108    ueno  内村脚轮

No.107    ueno  内村脚轮

No.106    ueno  内村脚轮

No.105    ueno  内村脚轮

No.104    ueno  内村脚轮

No.103    ueno  内村脚轮

No.102    ueno  内村脚轮

No.103AF-N    ueno  内村脚轮

No.104G-NS(M)    ueno  内村脚轮

No.104G-NS(L)    ueno  内村脚轮

No.104G-NS(B)    ueno  内村脚轮

No.102G-NS(M)    ueno  内村脚轮

No.102G-NS(L)    ueno  内村脚轮

No.102G-NS(B)    ueno  内村脚轮

No.104G-N(M)    ueno  内村脚轮

No.104G-N(L)    ueno  内村脚轮

No.104G-N(B)    ueno  内村脚轮

No.102G-N(M)    ueno  内村脚轮

No.102G-N(L)    ueno  内村脚轮

No.102G-N(B)    ueno  内村脚轮

No.104-NS    ueno  内村脚轮

No.103-NS    ueno  内村脚轮

No.104-N    ueno  内村脚轮

No.103-N    ueno  内村脚轮

No.102-N    ueno  内村脚轮

No.103-FE    ueno  内村脚轮

No.102-FE    ueno  内村脚轮

No.105FH-PS    ueno  内村脚轮

No.104FH-PS    ueno  内村脚轮

No.105FH-P    ueno  内村脚轮

No.104FH-P    ueno  内村脚轮

No.109PRS    ueno  内村脚轮

No.108PRS    ueno  内村脚轮

No.107PRS    ueno  内村脚轮

No.108PR    ueno  内村脚轮

No.107PR    ueno  内村脚轮
