稳定固定的紧凑型一体式UCHIMURA-CASTER内村脚轮:No.103AF-N
发布时间:2022-12-05 17:20:29 点击次数:1543

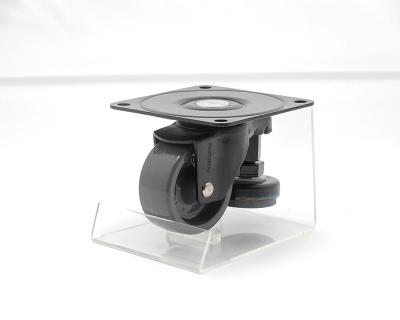

稳定固定的紧凑型一体式UCHIMURA-CASTER内村脚轮:No.103AF-N


苏州上野机电设备有限公司询价咨询电话:17895046997   同微信   刘先生

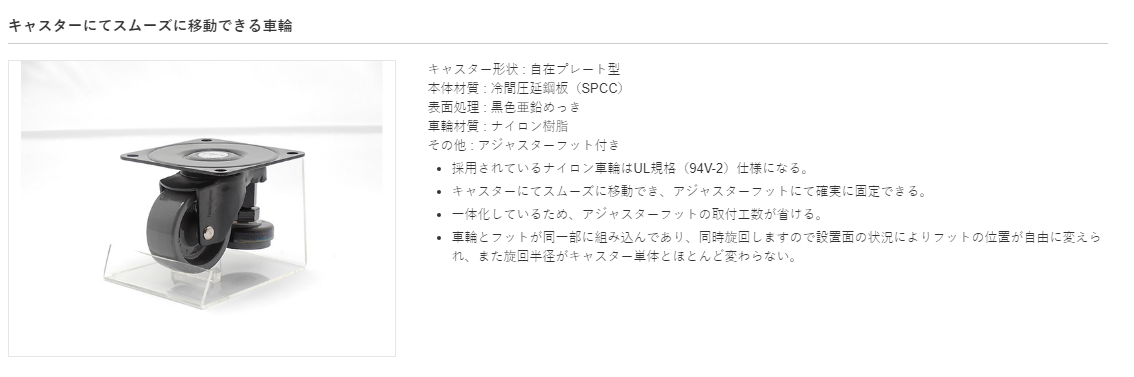

通过调整器脚,可以稳定固定的紧凑型一体式脚轮。

特点:

可以通过小脚轮顺畅地移动,可以用调整器脚可靠地固定(省略调整器脚的安装工时)。 另外,机器安装后,可以简单地调整高度。

车轮和脚组装在同一个部位,同时旋转,所以根据设置面的状况可以改变脚的位置,而且旋转半径与脚轮单体几乎没有变化。

由于安全性确实,与以往的带挡块不同,耐震性优异,所以最适合各设备的防震措施及长期固定的设备等要求安全性的物品。

可以用扳手(工具)转动六角座(螺母),提高或降低调整器脚。

用途:

最适合长期固定的设备等要求安全性的设备。


  • 図面 No.103AF-NAF-N ファンクションタイプキャスター       図面 No.103AF-NAF-N ファンクションタイプキャスター      図面 No.103AF-NAF-N ファンクションタイプキャスター


  • 車輪径 Dmm

  • 50㎜

  • 車輪巾 Wmm

  • 22㎜

  • 旋回半径 r㎜

  • 46㎜

  • 偏心距離 Emm

  • 19㎜/27.5㎜

  • 車輪取付高
    Hmm

  • 65㎜

  • 座金寸法
    L1mm×L2㎜

  • 78㎜×78㎜

  • 取付ピッチ
    P1㎜×P2㎜

  • 64㎜×64㎜

  • 取付穴径 dmm

  • 6.5㎜

  • アジャスターフット外径 D1㎜

  • 37.7㎜

  • アジャスター量 h1㎜/h2㎜

  • 10㎜/10㎜

  • アジャストネジ M

  • M10

  • 取付座厚 t㎜

  • 2㎜

  • 許容荷重 1ヶ当

  • 80㎏
